产品概述

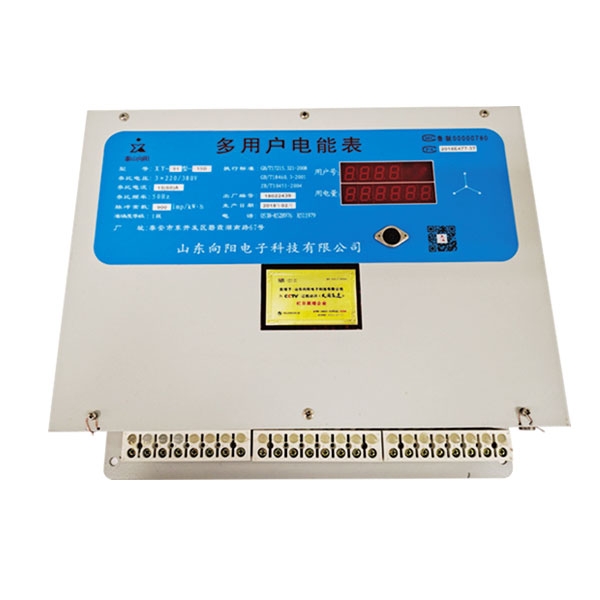

       XY型集中式多用户电能表是一种全电子式智能化多用户电能表，广泛用于工矿企业、城乡居民小区、学生公寓、农网、旧楼改造。该电能表采用微计算机技术和SMT表面焊接工艺生产的高科技产品。能准确计量正负两方向的有功电能，且以同一方向累计，有效杜绝了偷、漏电现象，具有防窃电功能。

       XY型多用户电能表，以单片微控器为核心，采用全模块化结构，可以同时计量多个用户的用电状况，并分别独立监视每个用户的用电情况，循环显示每个用户的累计用电量或剩余电量。并可实现有线或无线通讯方式等管理。能做到分户检测、集中管理，同时具有分户计量、集中采集、循环显示、体积小精度高、安全可靠等特点，可同时实现单/三相回路的混合计量及大功率用电计量，能有效杜绝能耗浪费和用电安全事故的发生。

主要性能特点

       ◆ 表壳冲压成型，具有密封性好，外形美观，结构紧凑等优点，符合国标GB/TL7215-321-2008；

       ◆ 采用专用接线端子，双螺栓压线，连接方便可靠，有效防止端子松动打火；

       ◆ 体积小，功耗低，其功耗仅为同户数机械表的5%；

       ◆ 通讯方式多样：485总线网络、局域网络，无线网络、光纤等传输方式；

       ◆ 通讯线路采用防雷设计，避免浪涌对回路中设备的损害；

       ◆ 安装集中、方便，工程费用低；

       ◆ 模块式结构，便于维修；

       ◆ 采用三个CPU，即通讯交互、计量、显示均由不同的CPU负责，各司其职，保证通讯时不丢脉冲，计量更准确，通讯响应更迅速。

       ◆ 纵向垂直结构设计，即强弱电垂直分层，中间采用镀锌屏蔽板隔离，可避免强电对弱电干扰。

       ◆ 内部电源三相供电，电源缺相，电能表照常工作计量。

主要技术指标

       ◆ 输入电压：3×220/380V；

       ◆ 工作电压范围：AC160~260V；

       ◆ 标定电流(LB)：1.5(6)A；5(20)A；10(40)A；15(60)A；20(80)A；

       ◆ 精度：1级

       ◆ 每户自身功耗：≤0.6W；

       ◆ 使用环境：-20℃~55℃。
